Электрики смотрят не только на амперы: что означают буквы B, C и D на автоматах

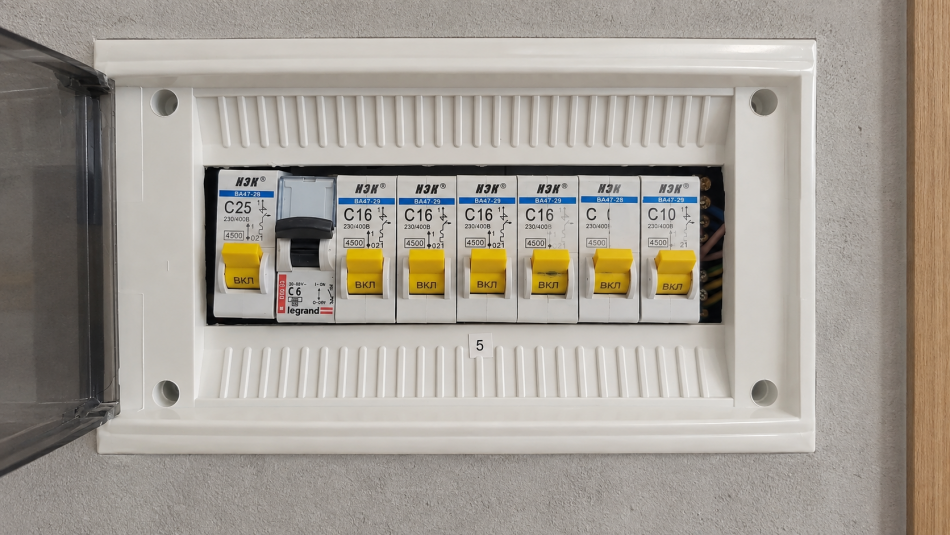

На корпусе автоматического выключателя можно увидеть обозначение B16, C16 или D16. Цифра во всех трех случаях говорит о номинальном токе — 16 ампер. Буква перед ней указывает, насколько большой кратковременный скачок тока автомат способен выдержать до мгновенного отключения.

Эту характеристику нельзя считать показателем качества. Автомат D не лучше и не надежнее C, а B не всегда безопаснее остальных. Каждая разновидность рассчитана на определенную нагрузку и условия электросети.

Что скрывается за буквами B, C и D

При перегрузке автомат отключает линию не обязательно сразу. Например, кратковременный скачок возникает при включении холодильника, насоса или электроинструмента. Чтобы исправный прибор не оставлял дом без света при каждом запуске, используются автоматы с разными характеристиками срабатывания.

Основные типы отличаются порогом мгновенного электромагнитного расцепления:

• B — срабатывает при токе примерно в 3–5 раз выше номинального;
• C — при превышении номинала приблизительно в 5–10 раз;
• D — выдерживает скачок в 10–20 номиналов.

Для автомата B16 мгновенное отключение происходит при меньшем скачке, чем для C16 или D16. Однако это не означает, что последний разрешает постоянно нагружать проводку током, в 20 раз превышающим норму. При длительной перегрузке должен сработать тепловой расцепитель.

Где используют автомат B

Характеристика B подходит для линий с небольшими пусковыми токами. Это может быть освещение, электрическое отопление или другие нагрузки без мощных двигателей.

Такие автоматы иногда устанавливают и на розеточные группы, но решение зависит от параметров конкретной линии. Важны длина и сечение кабеля, сопротивление петли «фаза-ноль», система заземления и предполагаемая нагрузка.

Выбирать B только потому, что он отключается быстрее, неправильно. Некоторые приборы при запуске могут создавать кратковременный скачок и вызывать ненужные отключения.

Почему в квартирах часто встречается C

Автоматы с характеристикой C считаются наиболее распространенным вариантом для бытовых сетей. Они выдерживают умеренные пусковые токи холодильников, стиральных машин, кондиционеров и электроинструментов.

Однако обозначение C16 на корпусе не означает, что устройство подойдет к любой розетке. Номинал автомата подбирается прежде всего под кабель и условия его прокладки, а не под суммарную мощность приборов, которую хозяину хотелось бы подключить.

Нельзя просто заменить B16 или C16 на C25, если автомат начал часто отключаться. Более высокий номинал может привести к перегреву кабеля, повреждению изоляции и пожару.

Для чего нужна характеристика D

Автоматы D рассчитаны на оборудование с большими пусковыми токами. Их применяют для трансформаторов, мощных электродвигателей, насосных установок, компрессоров и некоторых сварочных аппаратов.

В обычной квартире такой выключатель без расчета устанавливать опасно. При коротком замыкании ток в линии может оказаться недостаточным для быстрого срабатывания электромагнитного расцепителя. В результате проводка дольше останется под воздействием аварийного тока.

Применение характеристики D требует проверки параметров сети и согласования с защитными устройствами, расположенными выше по цепи.

Почему одной буквы недостаточно

При выборе автомата учитывают сразу несколько параметров:

• сечение и материал проводника;
• допустимую нагрузку кабеля;
• способ его прокладки;
• длину линии;
• ток короткого замыкания;
• мощность и пусковые токи оборудования;
• работу других защитных устройств в щите.

Автомат защищает прежде всего проводку, а не подключенную технику. УЗО или дифавтомат дополнительно контролирует утечку тока, но не отменяет необходимость правильно подобрать номинал и характеристику выключателя.

Если автомат регулярно срабатывает, не стоит фиксировать рычаг, менять устройство на более мощное или устанавливать характеристику D самостоятельно. Причиной могут быть перегрузка, неисправность прибора, повреждение проводки или плохой контакт в щите. Найти источник проблемы и выполнить расчеты должен квалифицированный электрик.
